専用ライン・専用機械用チャンネルブラシ

チャンネルブラシについて

軽量でブラシピッチが任意に選択できます

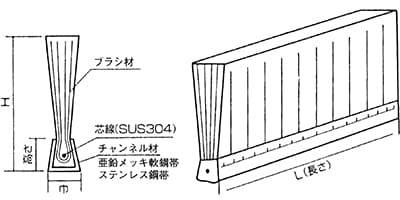

  • 芯線を中心に毛材を折り曲げC型金具で固定したブラシです。
  • シャフト、ドラム等に巻き付け固定する方式の為、ブラシ重量が軽いメリットがあります。
  • ブラシの巻き替えが可能でコストメリットがあります。

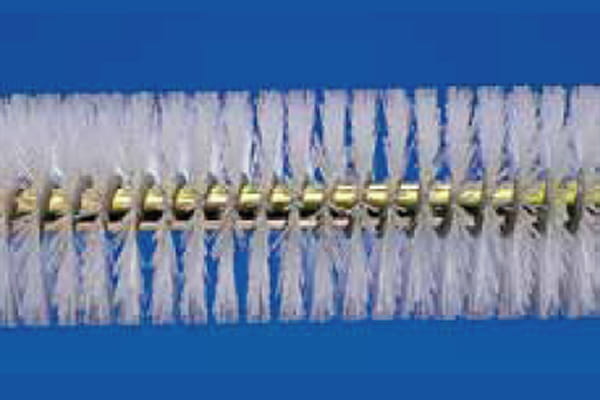

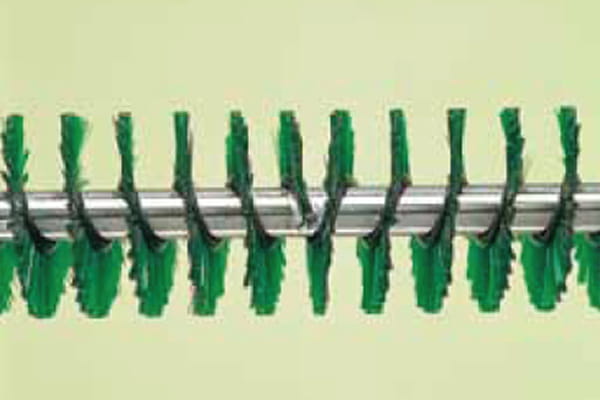

  • ピッチ巻き

    等間隔ピッチで巻き付けるタイプです。洗浄用、払い用に適しています。

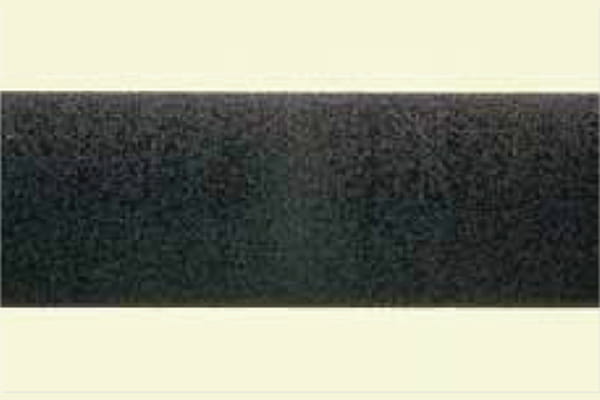

  • 密接巻き

    密着巻きにより密度を向上させたタイプです。洗浄用、バリ取り用に適しています。

  • ダブルヘリカル巻き(中心振り分け)

    間隔巻きの変形で中心に集まるように巻き付けたタイプです。鋼板のスケール塵払い用に適しています。

チャンネルブラシ標準規格寸法表

番号 幅×高さ
(mm)
板厚
(mm)
コイル巻き
最小内径(φmm)
リング型
最小内径(φmm)
チャンネル金具材質
#3 3×4 0.6 6 30 亜鉛メッキ軟鋼
ステンレス鋼
#5 5×5 0.8 10 40
#6 6×7 1.0 20 65
#8 8×9 1.0 38 80
#10 10×11 1.2 90 100
#13 13×14 1.4 200

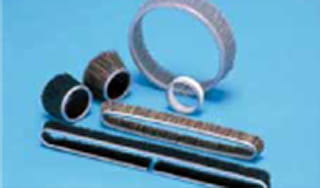

フレキシブルな巻き付けが可能

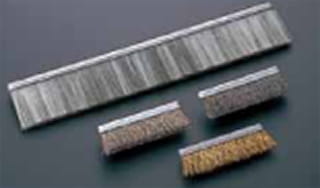

  • 直線型ブラシ

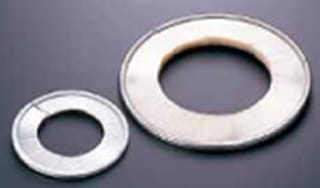

  • リング型ブラシ

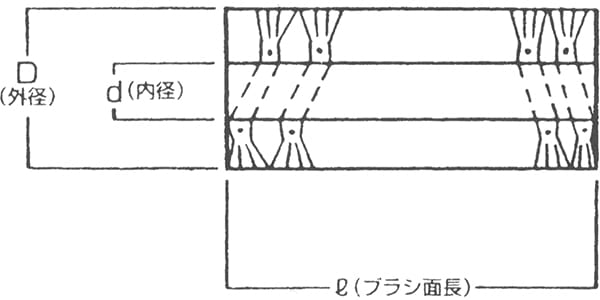

  • 内巻き型ブラシ

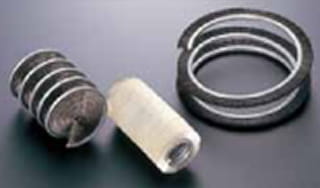

  • コイル型ブラシ

使いやすいハンディタイプ

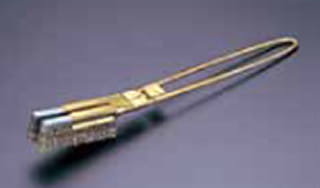

ホルダー付きチャンネルブラシの特長

  • チャンネルブラシをホルダーで固定したブラシです。
  • 機械、工具類の掃除、手入れ用として効果を発揮します。

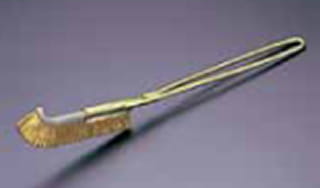

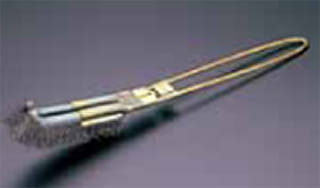

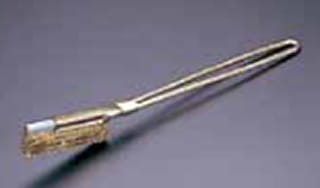

  • No.5-A-1 ホルダー付

  • No.5-A-2 ホルダー付

  • No.5-J-1 ホルダー付

  • No.5-J-2 ホルダー付

ホルダー付きチャンネルブラシ標準寸法表

品名 長さ 高さ 硬鋼線
SWφ0.18
ステンレス線
SUSφ0.18
真鍮線
BSWφ0.15
商品記号 商品記号 商品記号
No.5-A-1 ホルダー付 210 20 5 HA-1 HAS-1 HAB-1
No.5-A-2 ホルダー付 210 20 10 HA-2 HAS-2 HAB-2
No.5-J-1 ホルダー付 240 20 5 HJ-1 HJS-1 HJB-1
No.5-J-2 ホルダー付 240 20 10 HJ-2 HJS-2 HJB-2

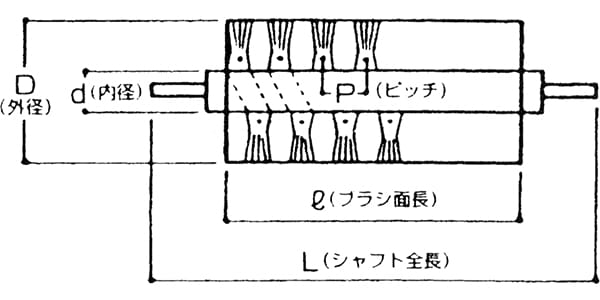

チャンネルブラシのオーダー方法について

スタンダード品の場合には「商品記号」でご注文お願いします。
それ以外の場合には下記項目を参考にご注文お願いします。

  1. ① ブラシ形状 ……………………………ア)直線型 イ)リング型 ウ)内巻き型 エ)コイル型
  2. ② ブラシ材質 ……………………………ア)材質 イ)線径
  3. ③ チャンネルの番号
  4. ④ チャンネルの長さ(面幅)
  5. ⑤ チャンネルの高さ(チャンネル含む)
  6. ⑥ チャンネル材質 ………………………ア)亜鉛メッキ軟鋼 イ)ステンレス鋼
  7. ⑦ ピッチ形状 ……………………………ア)ピッチ巻き イ)密接巻き ウ)ダブルヘリカル巻き

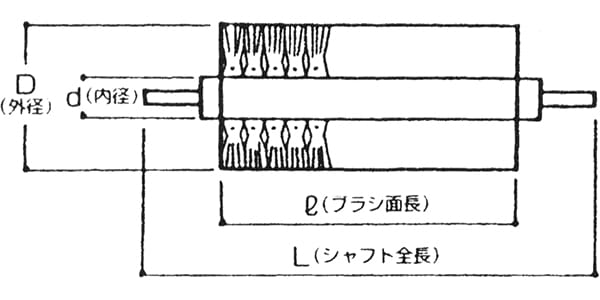

  8. ⑧ シャフト・ドラム全長 ………………図面添付
  9. ⑨ 数量
